CHISON Q6 является многофункциональной, цифровой , портативной цветной ультразвуковой доплеровской системой, которая поддерживает до 256 датчиков. Высококачественные изображения, получаемые с помощью этой системы, позволяют применять ее в таких сферах как абдоминальное исследование, кардиология, гинекология и акушерство, исследование малых органов и поверхностных структур, урология, педиатрия, исследования скелетно-мышечной системы.
Благодаря новейшим технологиям Q6 является одним из немногих в мире устройств, которые объединяют в одном компактном корпусе такие сложнейшие возможности как 4D обработка в реальном времени, TDI и TEE сканирование.
Поточно-ориентированный интерфейс пользователя, позволяет реализовать дружественное взаимодействие с пользователем минимальным количеством клавиш. Эргономичный дизайн клавиатуры, двойные разъемы для датчиков, USB и DICOM позволяют проводить обследование БЫСТРО и ЛЕГКО, и дают вам возможность уделять больше внимания вашим пациентам.
- Расширяемый 4D
- TDI кардиологический анализ
- двойные разъемы для датчиков
- THI на всех датчиках
- элементы датчика до 256
- двухфазовое цифровое формирование луча.
УЗ датчики |
|
|---|---|
|
V4C40L 4.0МГц, объемный 4D
2.0МГц - 5,8 МГц. Применения: брюшная полость, акушерство. |
|
D3C60L 3.5МГц, конвексный.
2.0МГц - 5.8 МГц. Применения: абдомиальное обследование, акушерство, гинекология, обследование районной блокады нерва, осуществление и управление биопсией. |
|
D7L40L 7.5МГц, линейный.
4.0МГц – 13.0 МГц. Применения: грудь, малые органы, нервы, сосуды, венозная катетеризация, мышцы и скелет, управление биопсией. |
|
D5C20L 5.0МГц, микроконвексный.
3.0МГц - 8.5 МГц. Применения: брюшная полость (в том числе в педиатрии), урология, сосуды, детская кардиология, голова новорожденного. |
|
D6C12L 6.0МГц, трансвагинальный.
4.0МГц – 9.9МГц. Применения: акушерство и гинекология. |
|
D3P64L 3.0МГц, фазированная решетка.
2.0МГц – 4.4МГц. Применения: кардиология, брюшная полость, акушерство. |
|
5 МГц, фазированная решетка.
Применения: кардиология. |
Аксессуары |
|
|
Видео-принтер SONY |

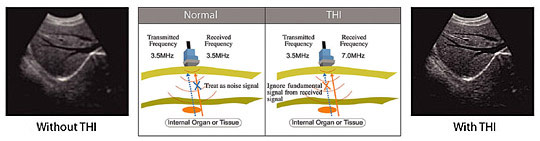

Отображение гармоники ткани (THI)
Не только улучшает пространственное разрешение, но и значительно повышает контраст изображения. Специально для полных пациентов, чтобы врач более точно ставил диагноз.
- Улучшает пространственное и контрастное разрешение изображения.
- Доступно для всех датчиков.
- Возможность выбора до 5 полос частот.
Алгоритм снижения зернистости изображения (SPA)
- Программный расчет в реальном времени.
- Позволяет различать малейшие различия в тканях.
- Удаляет шум и делает нечеткие края более различимыми.
- Удаляет шум и делает изображение более похожим на анатомические стандарты.

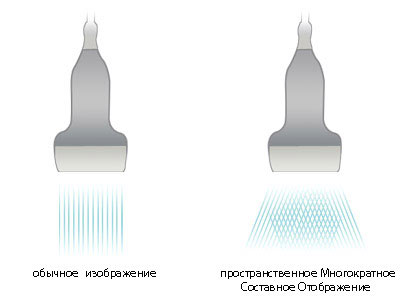

Многократное составное отображение (MCI)
Как в бестеневой лампе, ультразвуковая волна передается под разными углами для предоставления врачу большего количества информации и получения более качественных изображений.
В этом специальном режиме сканирования B датчик передает звуковые волны не только перпендикулярно, а также и в других плоскостях, вращая направление распространения волн. Затем эти плоскости перекрываются и формируют конечное изображение. Это улучшает пространственное и контрастное разрешение и уменьшает отражения на границе.
- Увеличивает линейную плотность, улучшает качество изображения.
- Улучшает контрастное разрешение; позволяет более четко различать слои тканей и края сосудов.
- Уменьшает поперечный эффект на границах тканей, что делает органы более различимыми.
- Уменьшает тени, создаваемые звуковой волной.
Оптимизация изображения (I-image)
- Снижает зернистость и устраняет помехи изображения.
- Улучшает гладкость изображения, при этом улучшает четкость очертаний определенных структур.
Брюшная полость. |
||
|---|---|---|

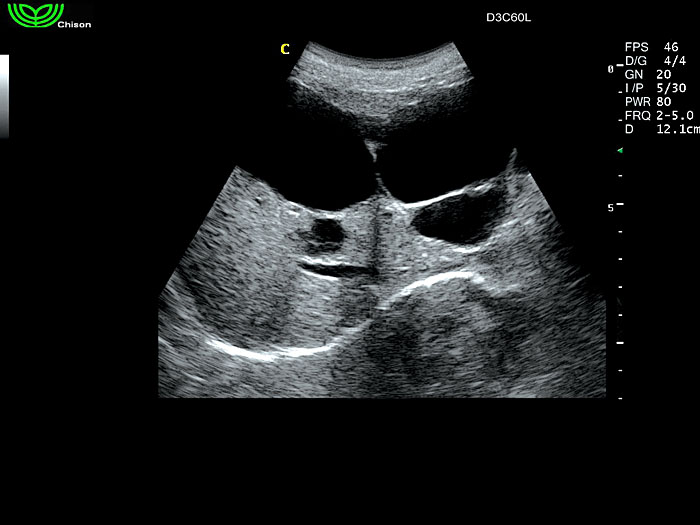

Печень и почка, Режим B |
Печень, CFM-режим |
Почка, B/BC-режим |
Почка, CFM-режим |
Печеночная киста |
|
Кардиология |
||
Закупорка перикарда, B-режим |
Короткая осевая линия LV, Анатомический М-режим |
Короткая осевая линия LV , М режим |
Длинная осевая линия LV, B/BC-режим |

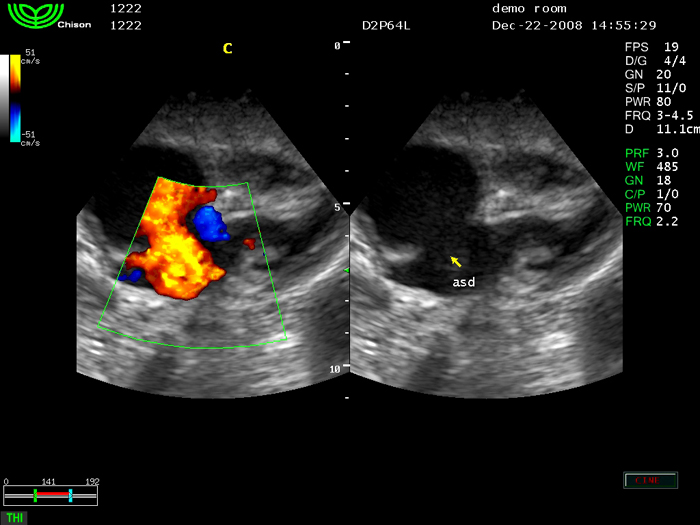

ASD, В/ВС-режим |
Желудочковая перегородка, TDI-режим ECG |

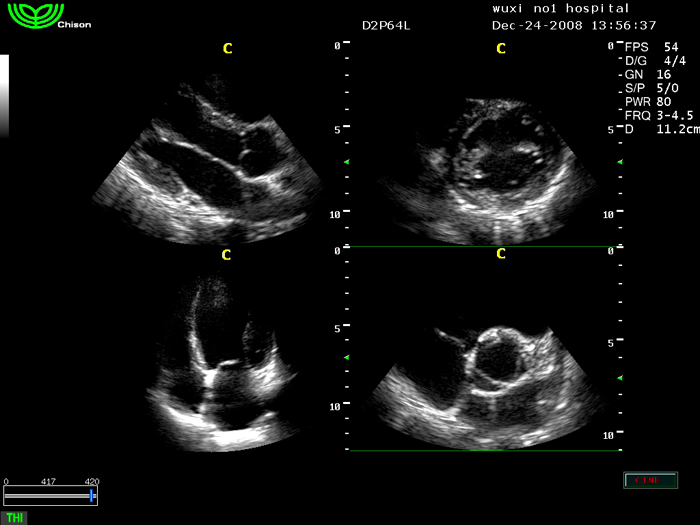

Разные кардиологические плоскости, 4B-режим |

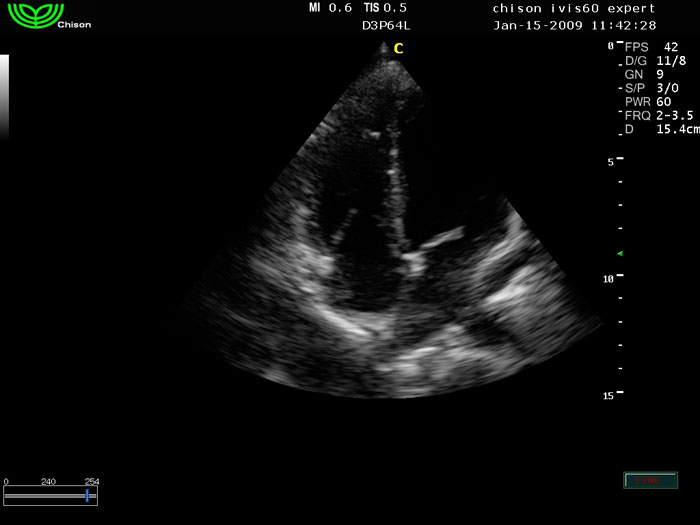

Верхняя 4 камера сердца, B-режим |

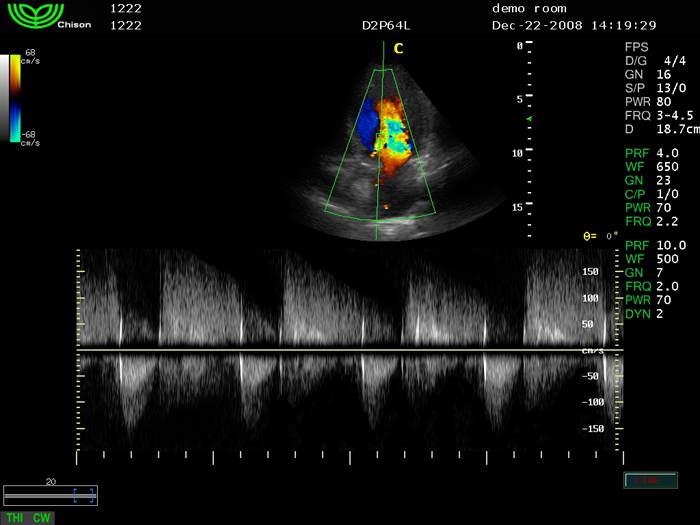

Движение аортального клапана, CW-режим |

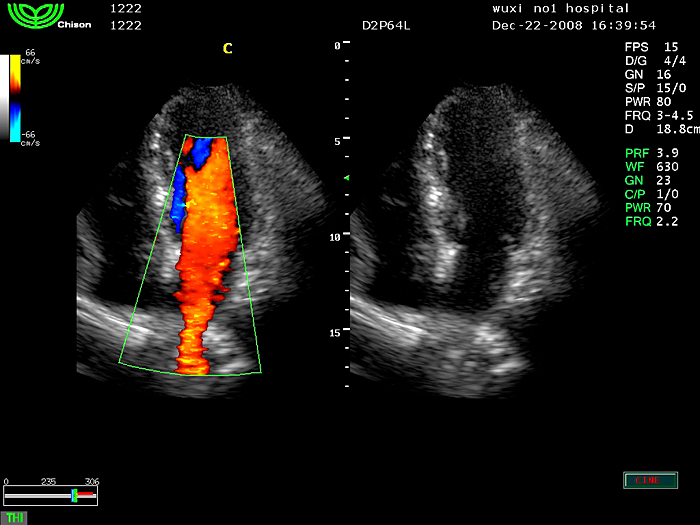

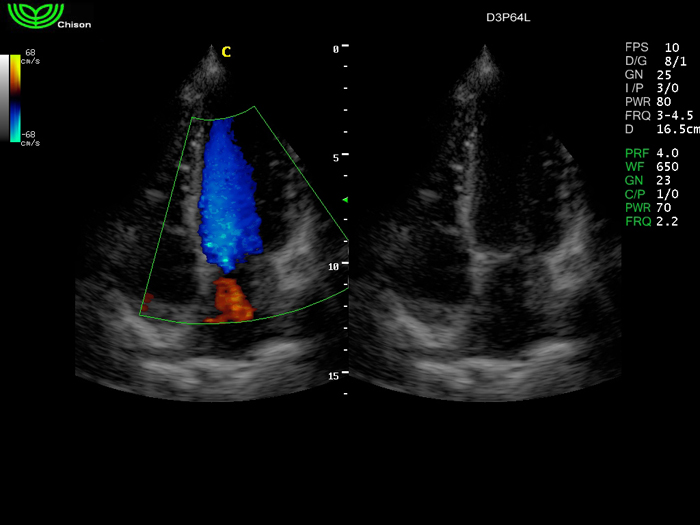

Верхняя 4 камера сердца, B/BC-режим |
Движение трехстворчатого клапана, CW-режим |

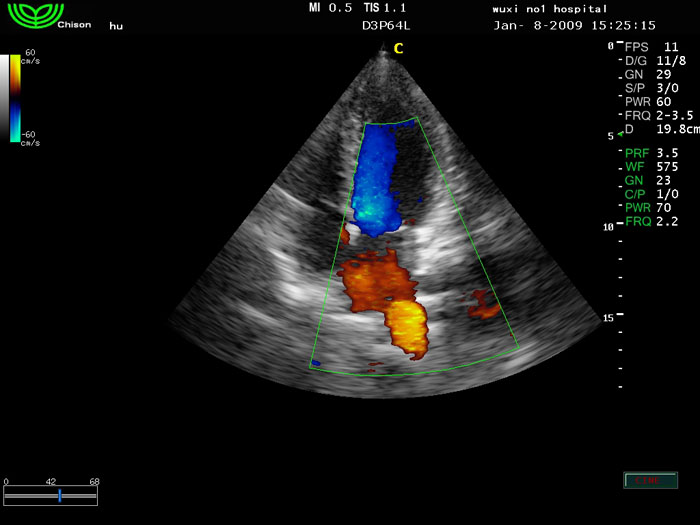

Движение крови в легочной вене, CFM-режим |

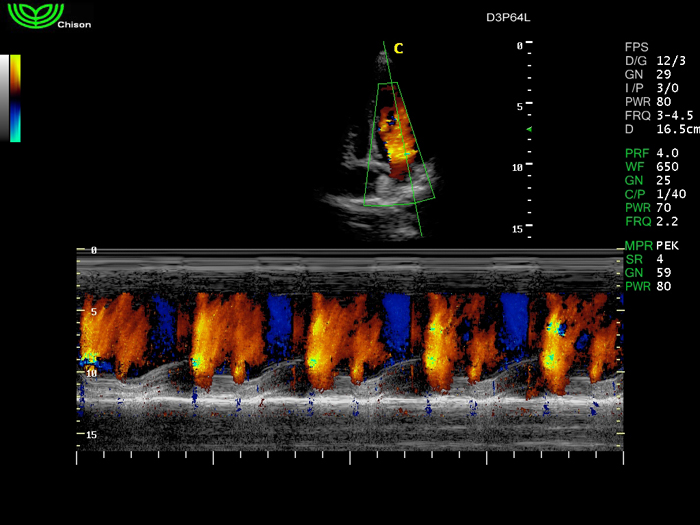

Верхняя 4 камера сердца, Цветной М-режим |

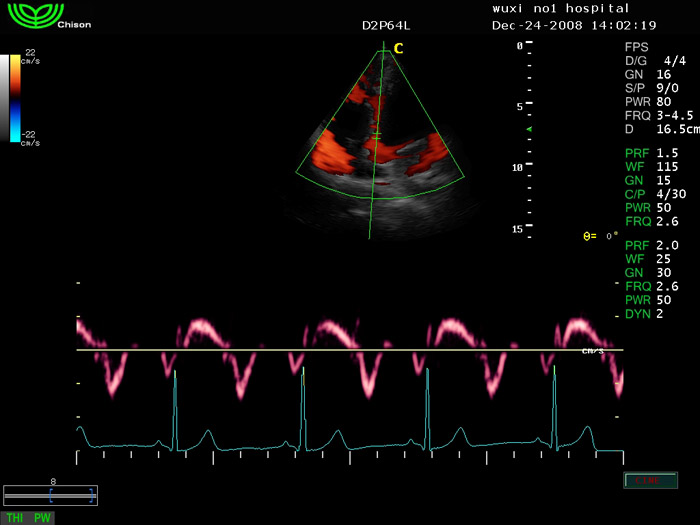

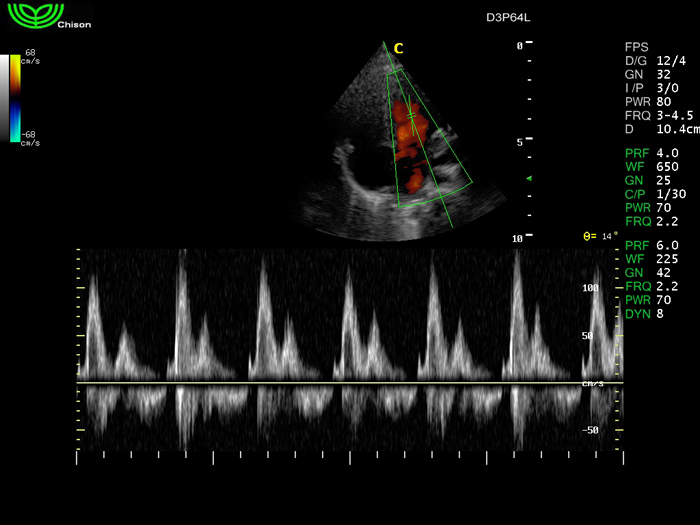

Движение крови в легочном клапане, PW-режим |

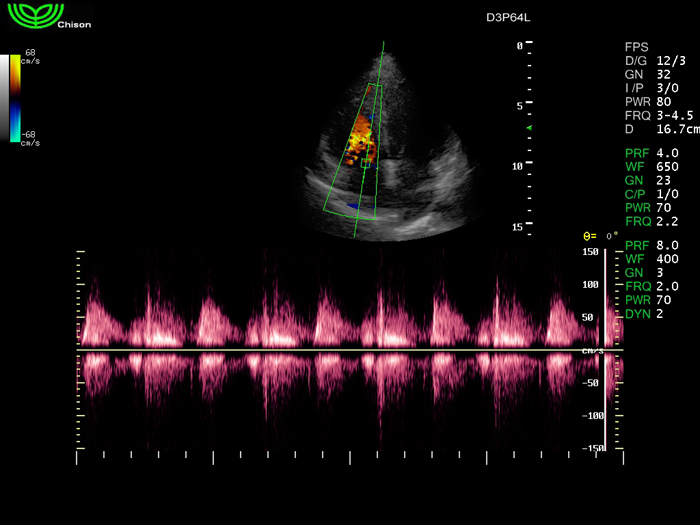

Движение крови через митральный клапан, PW-режим |
Движение крови в митральном клапане в цвете, PW-режим |
Межжелудочковая перегородка, Тканевый доплеровский режим |
Движение крови в легочной вене, BBC режим, глубина проникновения 17 см |
