Описание программного обеспечения SonoFly (продолжение)

Ультразвуковое сканирование.

Параметры (настройки) ультразвукового сканирования, определенные в программе пользователем, играют решающую роль в получении качественного УЗИ - изображения. Для облегчения настройки множества параметров сканирования с использованием различных датчиков, видов обследования, существуют СХЕМЫ настроек (Рис. 9), позволяющие применять установку параметров не по отдельности, а комплексно. Так, например, предопределены схемы: КАРДИО-М, АБДОМИНАЛЬНОЕ ОБСЛЕДОВАНИЕ, ГИНЕКОЛОГИЯ и др. Существует возможность добавлять собственные схемы настроек.

Предварительные настройки сканирования

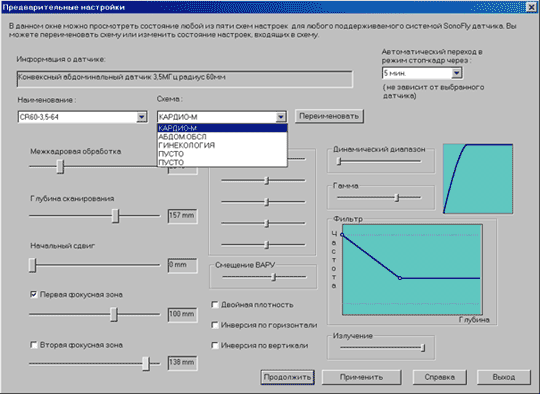

Рисунок 9. Предварительные настройки сканирования.

Основные технические характеристики сканирующего модуля.

Параметр Значение
В режиме сканирования:
Режимы отображения информации В, В+В, В+М, М.
Количество одновременно подключаемых датчиков. Два. Программное переключение.
Предельная глубина сканирования 90-220мм. Зависит от типа датчика.
Сдвиг визуализации от поверхности датчика до 40мм. Зависит от типа датчика и режима сканирования.
Межкадровая обработка 0% - 90%.
Увеличение фрагмента изображения Фрагмент 125х125pix. Увеличение в 4 раза. Цветное контрастирование увеличенного фрагмента. Возможность измерений в увеличенной области.
Управление яркостью, контрастом изображения Усиление УЗ сигнала по 5 отдельным глубинным зонам.
Изменяемый "уровень черного".
Плавно регулируемый динамический диапазон.
Гамма-коррекция.
Регулируемая мощность излучения.
Фокусировка Одна/две фокусных зоны с плавно изменяемой глубиной фокусировки.
Плотность сканирования 128 или 189 лучей на кадр. Программное переключение.
Ориентация изображения Программно изменяемая ЛЕВО/ПРАВО, ВЕРХ/НИЗ.
Характеристики М-режима Регулируемая скорость М-сканирования в режимах М и В+М (200, 100, 50 линий/сек).
Выбор расположения М-строки.
Фильтр высоких частот Индивидуальная предустановка для каждого режима.
Кинопетля Запись последних 128 кадров. Возможность воспроизведения, покадрового просмотра, запись на жесткий диск в виде видеоролика.
В режиме стоп-кадра:
Измерения Режимы В, В+В:
  • линейные размеры;
  • площадь сечений методом эллипса;
  • периметр эллиптических сечений;
  • площадь сечений неправильной формы (обводкой);
Режимы М, В+М:
  • время;
  • скорость перемещения;
  • частота;
  • смещение (по оси, перпендикулярной поверхности датчика);
Сохранение изображений До десяти в каждом сеансе сканирования.
Протоколирование результатов измерения С возможностью именования ("бипариетальный размер головки плода", "поперечный размер левой почки" и т.п.) и последующего включения в текст протокола автоматически.
Автоматические расчеты Изменяемые акушерские нормативы, вычисление важнейших индексов, сопоставление с нормами, включение результатов в текст протокола.
Дополнительно Цветные контрастные указатели деталей изображения, пиктограммы расположения датчика в исследуемой части тела

Управление режимами сканирования, настройка отдельных параметров, переход в режим стоп-кадра и обратно происходит при помощи манипулятора типа мышь или трекбола. Интуитивно понятные пиктограммы (Таблица 3) облегчают обучение и последующую работу.

Таблица 3. Некоторые пиктограммы панели управления.

Пиктограмма Действие
Измерение размеров Измерение размеров
Выбор режимов сканирования Выбор режимов сканирования
Изменение яркости/контрастности изображения Изменение яркости/контрастности изображения

Примеры того, как выглядит экран при различных режимах сканирования можно увидеть в Таблице 4.

Таблица 4. Общий вид экрана в различных режимах сканирования.

Вид экрана Режим сканирования

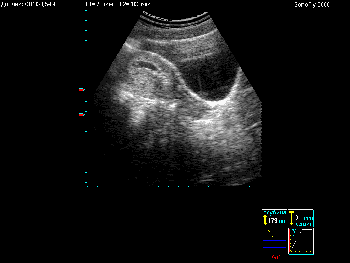

Режим сканирования B Режим В

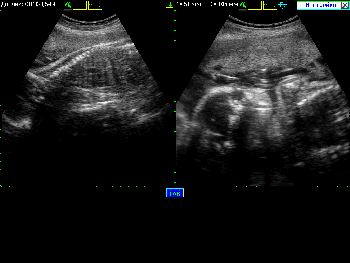

Режим сканирования B+B Режим В+В

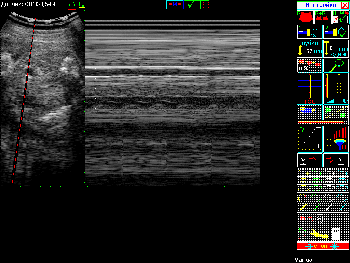

Режим сканирования B+M Режим В+М

Достаточно указать при помощи несложных приемов наименование измерения, чтобы автоматически реализовался соответствующий расчет, и можно было наблюдать его результаты.
Последовательность получения результатов расчетов такова:

  1. Измерение параметра в соответствующей проекции.
  2. Именование параметра - сопоставление абстрактному числовому значению осмысленной фразы вроде: "Длина бедренной кости плода" или "Продольный размер желчного пузыря".
  3. Наблюдение результатов расчетов, при условии, что внесены необходимые данные измерений и они корректны.

Эта последовательность представлено на Схеме 2.

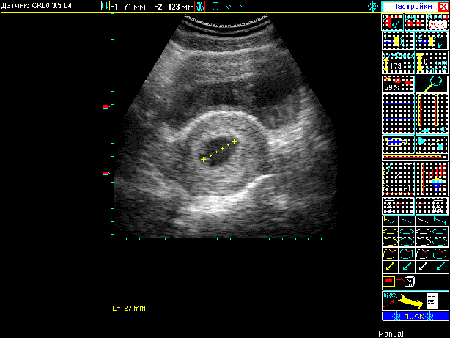

1. Измерение внутреннего диаметра плодного яйца

Измерение внутреннего  диаметра плодного яйца

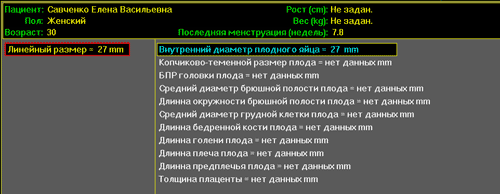

2. Фиксация в протоколе результатов измерения

Фиксация в протоколе  результатов измерения

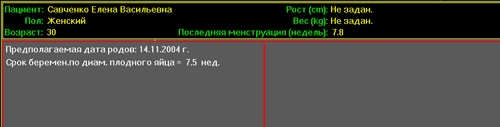

3. Наблюдение результата расчета

Наблюдение результата  расчета

Схема 2. Последовательность получения результатов расчета срока беременности.

Особенности подготовки протокола обследования для специалистов различных направлений показаны в разделах:

Таким образом, результатом обследования становится созданный программой и, при необходимости дополненный врачом текстовый протокол обследования с присоединенными УЗ - изображениями. Они могут храниться вместе с данными пациента неограниченное время, в любой момент могут быть проанализированы и откорректированы.
Программа SonoFly постоянно обновляется, приобретая новые возможности. Следите за новостями сайта.
