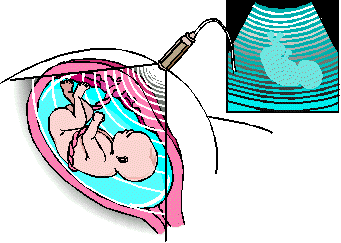

Методы ультразвуковой эхо-импульсной визуализации нашли широкое применение в медицине. Существующие эхо-импульсные системы насчитывают много видов. Любую систему можно условно разбить на шесть взаимосвязанных частей.
|
![]() |
В нашем, конкретном, случае исследуемым обьектом являются внутренние органы и мягкие ткани пациента (за исключением органов содержащих воздушные включения и костные ткани).
Преобразователь служит для излучения зондирующего акустического импульса в исследуемый обьект и для приема акустических эхо-сигналов, переизлучаемых мишенью. Преобразователь представляет собой пластинку из пьезоэлектрического материала или матрицу пьезоэлементов.
Система сканирования обеспечивает движение оси пучка через исследуемый объект путем перемещения преобразователя с фиксированным направлением пучка с использованием механического привода (механическое секторное сканирование) или путем движения пучка относительно неподвижного преобразователя (решетки) с помощью электронного управления (электронное сканирование). Оба способа требуют наличия механического или электонного растра, чтобы ограничить движение пучка определенной областью и одновременно получить электрические сигналы, определяющие положение пучка.
Приемопередатчик. Роль передающего тракта состоит в ударном возбуждении преобразователя - обычно скачком напряжения с достаточно крутым фронтом, чтобы большая часть энергии попадала в полосу резонансных частот преобразователя. Приемник представляет собой своего рода систему сопряжения между преобразователем и дисплеем, который применяется для передачи наблюдателю информации, полученной с помощью ультразвука.
Система управления обычно представляет собой микропроцессорную систему, которая синхронизирует работу всех составных частей и формирует управляющие сигналы. Система работает под управлением оригинального программного обеспечения.
Система запоминания и отображения данных. Устройством отображения служит электронно-лучевая трубка либо другие общепринятые носители информации (принтеры, магнитные накопители и т.д.).
