Рабочее место врача маммолога, УЗИ маммолога

Сканер УЗИ для врача - маммолога Сканер УЗИ SonoFly-3000 в комплекте с высокочастотным датчиком (7,5 Мгц) может успешно применяться для исследований молочной железы. Ультразвуковая маммография используется для диагностики различных заболеваний молочной железы сравнительно недавно. Но диагностическая ценность этого метода не ниже традиционного, рентгеновского. При ультразвуковом исследовании не используются вредные излучения, как при рентгенографии. Ультразвуковое исследование совершенно безболезненно.

Ультразвуковое исследование приобретает всё большее значение в диагностике заболеваний молочной железы. Основная причина - отсутствие повреждающего воздействия на ткани молочной железы, которая крайне чувствительна к облучению. Тем более, что при таких заболеваниях молочной железы как <мастопатия>, динамическое наблюдение и оценка эффективности лечения проводится не менее 4 раз в год.

УЗИ ( ультразвуковая диагностика ) молочной железы позволяет свободно получать образы молочной железы в различных проекциях. На полученных изображениях хорошо просматриваются кисты - округлые полости, заполненные жидкостью, доброкачественные и злокачественные опухоли, различные дисплазии молочной железы. Ультразвуковое исследование является как самостоятельным методом выявления доброкачественных и злокачественных образований, так и дополнительным, применяемым в совокупности с рентгеновской маммографией. В ряде случаев ультразвук превосходит маммографию - при исследовании плотных молочных желез у молодых женщин; у женщин, имеющих фиброзно-кистозную мастопатию; в выявлении кист. Кроме того, ультразвуковые сканнеры используются для динамического наблюдения за уже выявленными доброкачественными новообразованиями молочной железы, чтобы определить, не произошло ли каких-либо изменений. Во время беременности и в период кормления грудью, ультразвук является ведущим методом исследования молочных желез.

Использование высокочастотного датчика обеспечивает достаточную разрешающую способность для определения образований даже малого размера.

Широкий выбор возможных для подключения УЗИ датчиков обеспечивает универсальность применения Ультразвуковой Системы SonoFly® 3000m  для многих видов узи диагностики: ультразвукового исследования (узи) беременности, ультразвукового исследования (узи)  щитовидной железы, ультразвукового исследования (узи) кишечника, ультразвукового исследования (узи) органов малого таза, ультразвукового исследования (узи) трансвагинального, ультразвукового исследования (узи) почек, ультразвукового исследования (узи) грудных (молочных) желез, ультразвукового исследования (узи) плода, ультразвукового исследования (узи) брюшной полости, ультразвукового исследования (узи) эхо сердца, ультразвукового исследования (узи) ребенку, ультразвукового исследования (узи) матки, ультразвукового исследования (узи) ректального, ультразвукового исследования (узи) урологического (абдоминальные исследования, акушерство, гинекология, педиатрия и т.д.).

Датчики, рекомендуемые для УЗИ молочной железы

Фотография Тип/код Частота,
МГц
Радиус,
мм
Зона/угол
обзора, мм
Формат
отображения
Применение
Ультразвуковой датчик HL5-9ED HL5-9ED 5.0...9.0 - 40 Линейный Малые участки, Сосуды, Педиатрия, Щитовидная железа, Молочная железа
УЗИ-датчик L5-9/60ED L5-9/60ED 5.0...9.0 - 60 Линейный Малые участки, Педиатрия, Щитовидная железа, Молочная железа

Возможности аппарата для ультразвуковой диагностики (УЗИ) SonoFly-3000 не ограничиваются визуализацией в режиме реального времени. Пациент, проходящий обследование, сначала регистрируется в картотеке:

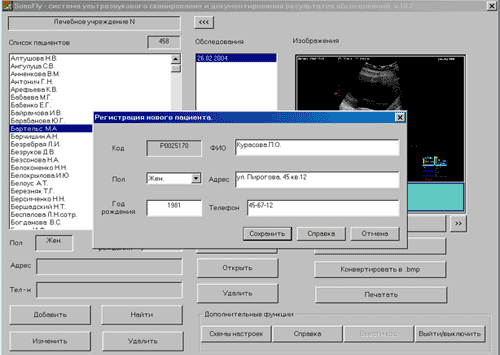

Регистрация нового пациента

Если данные пациента были ранее внесены в картотеку, отыскать их можно при помощи удобной функции поиска.

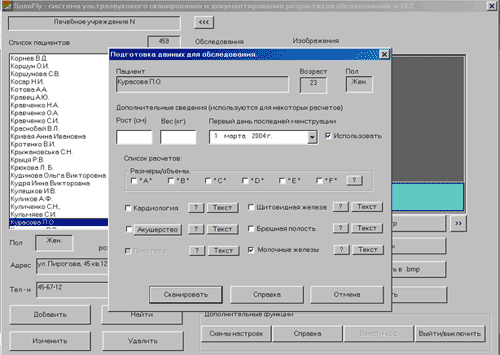

Затем, до начала обследования, выбирается заложенная в ультразвуковом аппарате (УЗИ) SonoFly-3000 программа (в данном случае - <молочные железы>):

Подготовка данных для УЗИ - обследования

Выбор программы до начала сканирования помогает сузить довольно обширный список измерений и расчетов, заложенный в системе, оставив только те, которые используются именно при исследовании молочных желез.

Аппарат для ультразвуковой диагностики (УЗИ) SonoFly-3000 предоставляет набор автоматических расчетов, которые помогают трактовать наблюдаемые изображения.

Вид обследовани Используемые измерения Проводимые расчеты
Молочные железы Толщина кожи молочной железы.
Диаметр молочных синусов.
Диаметр образования А (B).
Размер лимфоузлов.
Не предусмотрены.

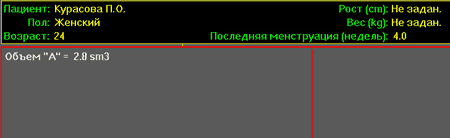

Методика расчета объемов, хотя и не предназначена исключительно для исследований молочных желез, может быть весьма полезна для выяснения объемов крупных образований.

Используя удобный календарь, можно ввести дату первого дня последней менструации.
Эта дата впоследствии автоматически вносится в протокол обследования и помогает оценить соответствие структуры тканей молочной железы дню цикла. Для маммографического УЗИ важной задачей является дифференциация кистозных и фиброзных образований. Наряду с другими методами, аппарат для ультразвуковой диагностики (УЗИ) SonoFly-3000 позволяет проводить построение яркостных гистограмм по любому сканируемому участку. Специфика распределения интенсивности в таких гистограммах помогает судить о природе образования.

В режиме сканирования управление происходит, в основном, при помощи трекбола.
Известно, что современный аппарат для ультразвукового обследования имеет множество настроек, от состояния которых, в конечном счете, зависит качество изображения. Переход от одного вида обследования к другому требует изменения настроек, и порой существенного. Аппарат для ультразвукового сканирования (УЗИ) SonoFly-3000 позволяет применять СХЕМЫ НАСТРОЕК, как заводские, так и пользовательские. Таким образом, выбор всего комплекса настроек для гинекологии не составляет труда:

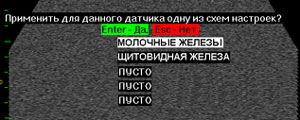

Схемы УЗИ - настроек

В процессе сканирования можно сохранять до 10 УЗИ-изображений за один сеанс. Нанесенные на изображение маркеры, результаты измерений, необходимая служебная информация будут также сохранены на изображении.

Заключение (протокол обследования) формируется ультразвуковым аппаратом SonoFly-3000 после завершения сеанса сканирования. Протокол обследования представляет собой текстовый документ, куда автоматически включаются :

  • Наименование лечебного (диагностического) учреждения.
  • Данные пациента (Фамилия, пол, возраст и т.д. ).
  • Дата обследования.
  • Результаты измерений и расчетов.
  • Шаблон текста заключения, состоящий из стандартных фраз.

Для того, чтобы при формировании протокола обследования в текст были включены результаты измерений и расчетов, необходимо вносить их в специальную память ультразвукового аппарата (УЗИ) SonoFly-3000 в процессе сканирования. Последовательность действий представлена на иллюстрациях ниже:

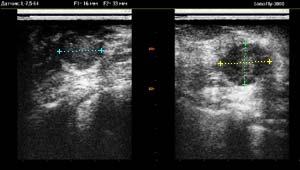

1. Проведение УЗИ-измерений

Проведение УЗИ-измерений

2. Фиксация в протоколе результатов УЗИ измерений

Фиксация результатов УЗИ измерений

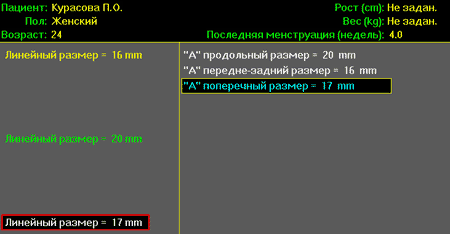

3. Наблюдение результата расчета

Результат расчета

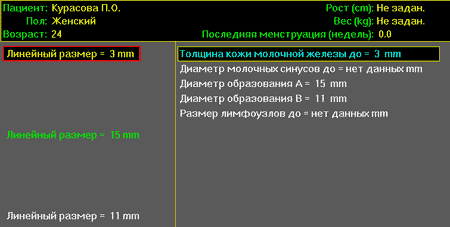

Внесение результатов измерений для отображения в протоколе:

Результат расчета

Все манипуляции выполняются при помощи трекбола, занимают минимум времени и не требуют ручного набора чисел или текста. Такой подход сокращает число ошибок при вводе, позволяет сократить время обследования и подготовки заключения.
