Высокое качество изображения, изменяемая мощность излучения, набор необходимых расчетов, возможность записи и хранения кинопетли - все это делает SonoFly-3000 незаменимым на рабочем месте врача-гинеколога.
К сожалению, ситуация когда женщина проходит ультразвуковое обследование у одного врача, а лечится у другого, довольно распространена. Практикуется формальный подход, когда не происходит сопоставления ультразвуковой картины с объективными данными осмотра, жалобами пациента, историей болезни и результатами лабораторных исследований. Оборудовав гинекологическую клинику ультразвуковым аппаратом ( УЗИ ) SonoFly-3000, Вы получите возможность комплексной диагностики, сможете в оптимальные сроки провести полное обследование и назначить соответствующее лечение.
В настоящее время УЗИ женских внутренних половых органов осуществляется с использованием абдоминального и трансвагинального сканирования, которые дополняют друг друга. Аппарат для ультразвуковой диагностики ( УЗИ ) SonoFly-3000 дает возможность использования обоих методов.
УЗИ матки позволяет выявить врожденные пороки развития (удвоение, полное отсутствие матки), а также задержку развития правильно сформированной матки - "детскую"
матку, что имеет значение в вопросах первичного бесплодия и невынашивания беременности.
Миома матки является наиболее частой доброкачественной опухолью в репродуктивном возрасте (у каждой пятой женщины). Влагалищная эхография позволяет диагностировать миоматозные узлы 0,5 - 1.0см в диаметре.
Динамические УЗИ необходимы для диагностики роста миоматозных узлов, изменения их внутренней структуры, выявления патологических процессов эндометрия и состояния полости матки. Здесь особое значение приобретает ранняя диагностика рака эндометрия у женщин пре- и постменопаузального периода, заболеваемость которым неуклонно растет. А у женщин репродуктивного возраста имеет значение для диагностики маточной беременности на самых ранних сроках, осложнений после прерывания беременности ( остатки плодного яйца), нарушения овариального - менструального цикла, воспалительных процессов органов малого таза, образований в яичниках, как доброкачественных, так и злокачественных, правильности постановки внутриматочной
"спирали"
Актуальным так же является своевременная диагностика внематочной беременности, которая в 2-18% случаев становится причиной материнской смертности.
Датчики, используемые для УЗИ в акушерской практике
| Фотография | Тип/код | Частота, МГц |
Радиус, мм |
Зона/угол обзора, мм |
Формат отображения |
Применение |
|---|---|---|---|---|---|---|
 |
UT-C3.5R60/64* | 3.5 | 60 | 60 | Конвексный | Абдоминальный, OB, Гинекология, Педиатрия |
 |
UT-CV5.0R15/64 | 5.0 | 15 | 95 | Конвексный | Эндовагинальный |
 |
HC3-6ED | 3.0...6.0 | 60 | 61.7 | Конвексный | Абдоминальный, OB, Педиатрия, Гинекология |
 |
L2-5ED | 2.0...5.0 | - | 85 | Линейный | Абдоминальный, OB, Гинекология |
 |
EC-4-9ED | 4.0...9.0 | 10 | 125 | Конвексный | Эндовагинальный |
|
EC-4-9/13ED | 4.0...9.0 | 13 | 110 | Конвексный | Эндовагинальный |
* возможна комплектация встроенным биопсийным адаптером
Режимы сканирования, которые могут использоваться для гинекологического обследования на ультразвуковом аппарате (УЗИ) SonoFly-3000 В, В+В. Возможности аппаратно-программного комплекса не ограничиваются визуализацией в режиме реального времени.

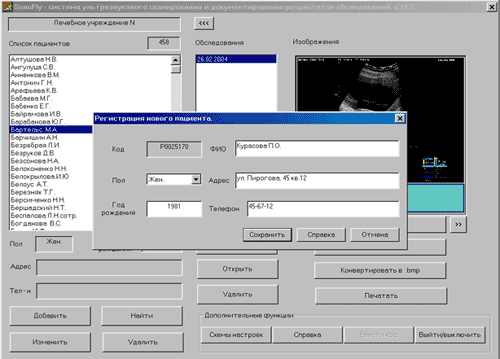

Пациент, проходящий обследование, сначала регистрируется в картотеке:
Если данные были ранее внесены в картотеку, отыскать их можно при помощи удобной функции поиска.
Поскольку в гинекологической практике зачастую диагностируются новообразования, в состав программного обеспечения ультразвукового аппарата (УЗИ) SonoFly-3000 включена возможность расчета объемов. Кроме того, можно измерять линейные размеры, площадь и периметр методом эллипса, площадь произвольной области методом обводки.

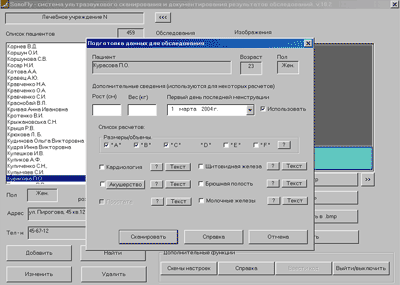

Для вычисления объемов следует выбрать один или несколько соответствующих опций в окне подготовки сканирования:
Кроме того, на этом же этапе можно ввести дополнительные данные о пациенте - вес, рост, первый день последней менструации. Все эти данные и результаты расчетов будут включены в протокол обследования автоматически.
Наряду с другими методами, аппарат для ультразвуковой диагностики (УЗИ) SonoFly-3000 позволяет проводить построение яркостных гистограмм по любому сканируемому участку. Специфика распределения интенсивности в таких гистограммах помогает судить о природе выявленного образования.
В режиме сканирования управление происходит, в основном, при помощи трекбола.

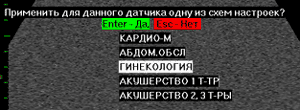

Известно, что современный аппарат для ультразвукового обследования имеет множество настроек, от состояния которых, в конечном счете, зависит качество изображения. Переход от одного вида обследования к другому требует изменения настроек, и порой существенного. Аппарат для ультразвукового сканирования (УЗИ) SonoFly-3000 позволяет применять СХЕМЫ НАСТРОЕК, как заводские, так и пользовательские. Таким образом, выбор всего комплекса настроек для гинекологии не составляет труда:
В процессе сканирования можно сохранять до 10 УЗИ - изображений за один сеанс. Нанесенные на изображение маркеры, результаты измерений, необходимая служебная информация будут также сохранены на изображении.
Заключение (протокол обследования) формируется ультразвуковым аппаратом SonoFly-3000 после завершения сеанса сканирования. Протокол обследования представляет собой текстовый документ, куда автоматически включаются :
- Наименование лечебного (диагностического) учреждения.
- Данные пациента (Фамилия, пол, возраст и т.д. ).
- Дата обследования.
- Результаты измерений и расчетов.
- Шаблон текста заключения, состоящий из стандартных фраз.
Для того, чтобы при формировании протокола обследования в текст были включены результаты измерений и расчетов, необходимо вносить их в специальную память ультразвукового аппарата (УЗИ) SonoFly-3000 в процессе сканирования. Последовательность действий представлена на иллюстрациях ниже:
Расчет объема образования по трем размерам

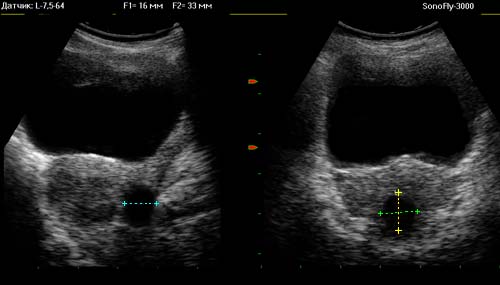

1. Проведение УЗИ - измерений

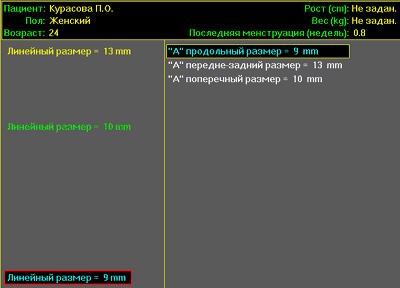

2. Фиксация в протоколе результатов УЗИ - измерений
3. Наблюдение результата расчета
Все манипуляции выполняются при помощи трекбола, занимают минимум времени и не требуют ручного набора чисел или текста. Такой подход сокращает число ошибок при вводе, позволяет сократить время обследования и подготовки заключения.
Сформированный программой протокол обследования может выглядеть примерно так:
Протокол ультразвукового обследования.
Курасова П.О.
Жен. Возраст: 23 Первый день последней менструации: 26.09.2003 г.
Дата обследования : 23.04.2004 11:19
Данные, полученные при обследовании:
продольный размер = 9 mm
передне-задний размер = 13 mm
поперечный размер = 10 mm
Объем "A" = 0.6 sm
Обследованы матка и яичники абдоминально. Акустический доступ затруднен, однако исследование возможно. Тело матки расположено обычно. Тело матки не увеличено. Контур тела матки - ровный, четкий. Полость матки не расширена. Яичники не изменены. Обнаружено объемное образование, с выходом за пределы органа. Размеры 9х13х10мм. Объем 0.6мл. Структура кистозная (жидкостная) с нечетко дифференцируемой капсулой.
Врач Переображенский ф.ф. /_________________/
